炉膛火焰监视装置是一种监视各种工业炉窑内燃料燃烧状态的彩色工业电视监视系统。该系统集光学、机械、电子于一体。通过这一系统，操作者可以从集控窒的监视器上实时监视炉内真实火焰图像，可及时发现炉内异常燃烧及特殊情况，并对其进行相应处理。此装置的应用避免了各种安全事故的发生，是各种工业炉窑安全、经济、稳定运行的可靠保证。

系统组成及原理

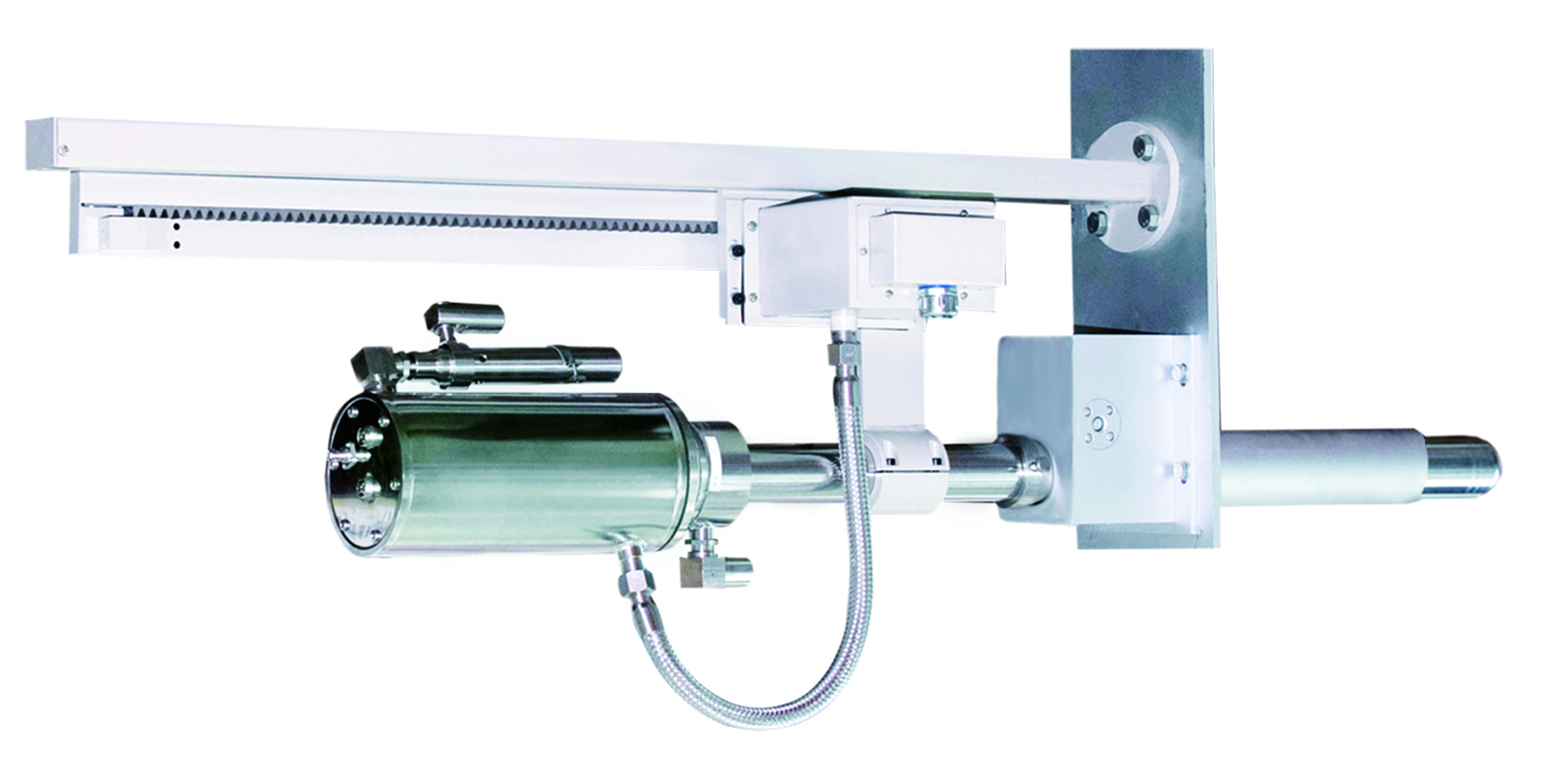

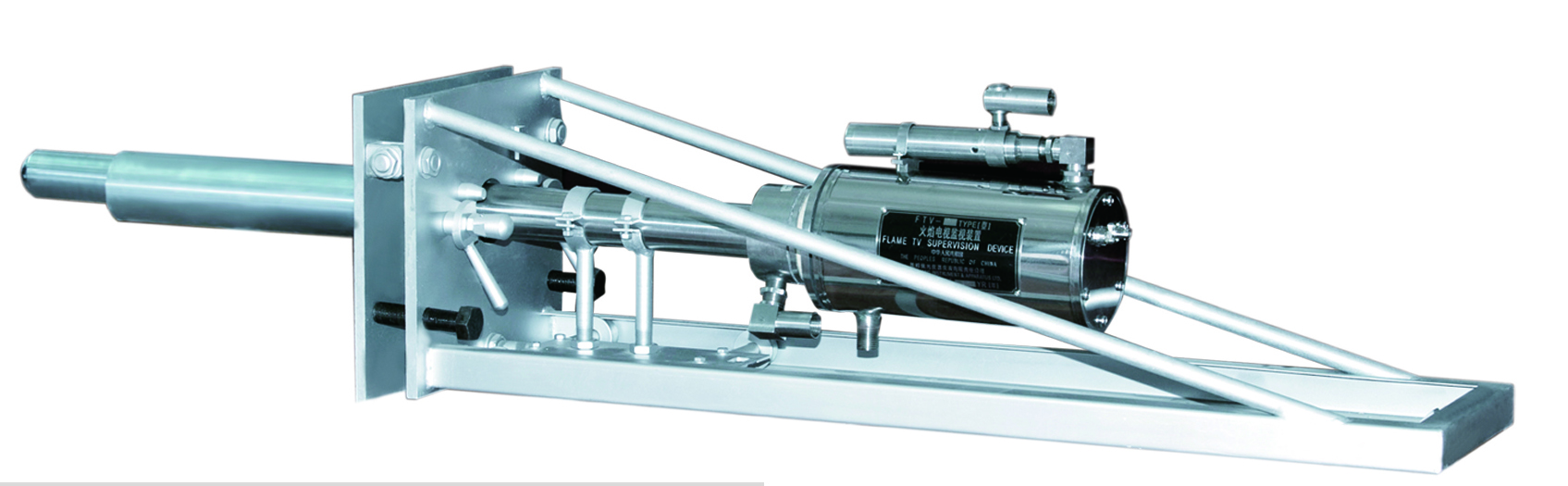

　　FTV型炉膛火焰监视装置是由光学输像机构、运动机构、保护机构、控制机构以及联接显示机构组成。其工作原理是通过探入炉内的耐高温成像镜头对炉内的燃烧火焰进行成像，再由镜管中光学转像组将所摄取的火焰图像传到镜管未端位于炉外保护罩内的摄像机靶面上，经CCD转换成电信号送到控制室的监视器上。从而使监控人员在控制室内能清晰地看到炉内火焰燃烧的真实图像。

技术优势
　　FTV型炉膛火焰监视装置的镜片均采用我公司为国防科工委武器装备研发的光学镜片，尤其保护镜片是采用白宝石材料通过精密的加工工艺制作而成，具有极强的耐高温及耐腐蚀的性能。

　　从而保证了成像的清晰度（可达4K分辨率）以及耐高温性能（可达2000℃）。装的电子元器件采用国外进口品牌，确保装置运行的稳定性及可靠性。针对于装置长期处于高温工况，为更好地保证装置稳定运行，我公司采用风冷保护技术对其进行冷却。风冷保护技术是利用仪表风对装置的镜头及镜管进行冷却，其中对摄像机的风冷保护采用我公司旋流分离式制冷器。旋流分离式制冷器是将仪表风引入制冷器中，分离形成热风和冷风，热风通过制冷器向外排出。而冷风对摄像机进行有效地冷却，确保了摄像机长期、稳定、可靠的运行。

　　FTV型炉膛火焰监视装置已形成多品种、多规格、系列化产品，具有自我保护、联锁控制以及远程操作等优点。另外，用户可根据现场工况需求，选择不同配置的产品功能，如电动轴向旋转（专利号：ZL201420250419.8）、断电保护、炉膛实时测温（专利号：ZL201620568116.X）、智能化控制及防爆等。此装置在各种工业炉窑的监视工作方面具有广泛的应用，主要适用于石油化工、电力、冶金等领域。
